Mini USB生產廠家介紹接口定義,方便廠家生產時分解端子信號接線。
接口類型A：通常在PC上出現
接口類型B：通常在USB設備上出現
Mini USB：數碼相機和攝像機、手機充電接口、移動硬盤等設備經常使用
Image:USB Mini-A, B Plugs.PNG
Mini USB A、 B連接器及其觸點(未按比例繪制)Mini USB連接器觸點、觸點、功能
1 VBUS (4.4–5.25 V)
2 D?
3 D+
4 ID
5 接地
其中id腳在otg功能中才使用。由于Mini USB接口分Mini-A、B和AB接口。如果你的系統僅僅是用做slave，那么就使用B接口，系統控制器會判斷ID腳的電平判斷是什么樣的設備插入，如果是高平，則是B接頭插入,此時系統就做主模式,如果ID為低,則是A接口插入,然后系統就會使用HNP對話協議來決定哪個做Master,哪個做slave。
Mini USB除了第4針外,其他接口功能皆與標準USB相同。第4針成為ID，在Mini-A上連接到第5針，在Mini-B可以懸空亦可連接到第5針.

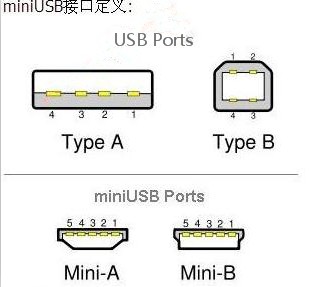

MiniUSB引腳定義：

Mini USB是USB 2.0標準的一個便攜版本,比部分手機使用充電USB接口更小,Mini系列的獨特之處是它們包含了不銹鋼銅外殼,萬次插拔不成問題。
